進口晶振
- 產品型號：45725834
- 晶振頻率：12~66MHZ
- 晶振尺寸：3.2x2.5mm
- 產品應用： Diodes高性能晶振,XR32安防晶振,XR32H3J20.0000A0F超小型晶振,3225mm晶振,進口晶振，四腳貼片晶振XR32系列接縫密封裝置采用標準的3.2x2.5mm毫米陶瓷封裝。這些器件非常適合密集或小尺寸PCB應用中的表面貼裝。為高可靠...
-
-
Diodes高性能晶振,XR32安防晶振,XR32H3J20.0000A0F超小型晶振
.jpg)

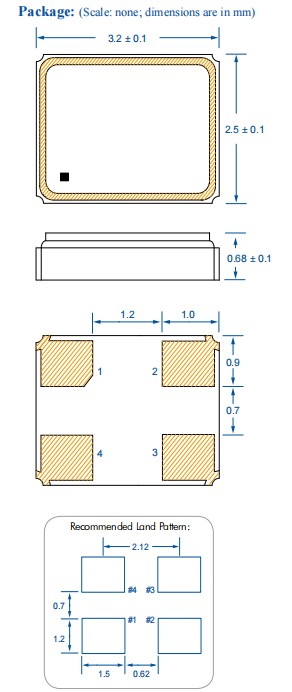

Diodes高性能晶振,XR32安防晶振,XR32H3J20.0000A0F超小型晶振,3225mm晶振,進口晶振，四腳貼片晶振XR32系列接縫密封裝置采用標準的3.2x2.5mm毫米陶瓷封裝。這些器件非常適合密集或小尺寸PCB應用中的表面貼裝。為高可靠性而設計和制造，XR32系列符合超聲波焊接制造工藝以及行業標準跌落測試的要求。XR32系列石英晶體諧振器是為必須具有高可靠性的應用提供精確計時的理想選擇。該系列支持-40℃至+125℃的工作溫度范圍，堅固的AT切割水晶結構 微型3.2x2.5mm毫米陶瓷封裝 支持高達125攝氏度的高溫 寬頻率范圍:12～66MHz，符合JIS-C0044跌落測試，提供磁帶和卷軸；8毫米膠帶，每卷3000個，無鉛且符合RoHS/Green標準，應用于醫療設備，可穿戴設備。
Diodes進口貼片晶振公司的總部位于美國德克薩斯州的密爾皮特斯，主要生產石英晶振，石英晶體諧振器，無源晶振，有源晶振，壓控振蕩器，壓電石英晶體元器件、壓電石英晶體、有源晶體等水晶組件以及二極管、整流橋、晶體管、場效應管等等.還包括電源管理設備,如LED驅動、交直流轉換器和控制器,電源開關和線性穩壓器和電壓參考特殊功能的設備,如USB電源開關、負荷開關、電壓主管,和馬達控制器.
Diodes晶振所生產的石英晶振，貼片晶振，無源晶振，有源晶體振蕩器，壓電石英晶體元器件、壓電石英晶體、有源晶體廣泛應用于智能設備,汽車電子，無線通訊，網絡通信,精密儀器，GPS衛星，網絡控制器，全球GPS定位系統等領域.工程、銷售、倉儲和物流辦事處設在臺北,香港、曼徹斯特、上海、深圳、中國、韓國、慕尼黑、德國、以及世界各地的支持辦事處.
Diodes百利通亞陶晶振公司的產品符合歐盟環保要擁有c-tpat認證,所擁有的制作設備獲得qs-9000、ISO-9001:2008、ts16949:02和ISO14001認證,足以見得戴奧德斯公司一流的生產技術以及先進的設備和服務管理體系.
| Diodes晶振規格 | 單位 | XR32貼片晶振頻率范圍 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 12.00MHZ~66.0MHZ | 標準頻率 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +125°C | 標準溫度 |
| 激勵功率 | DL | 100μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l |
±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明,請聯系我們 以便獲取相關的信息, http://taiheth.com |
| 頻率溫度特征 | f_tem | ±30 × 10-6/-20°C ～ +70°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 8pF ,10PF,12PF,20PF | 不同負載電容要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
Diodes高性能晶振,XR32安防晶振,XR32H3J20.0000A0F超小型晶振,3225mm晶振,進口晶振
自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶體產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
.jpg)
Diodes高性能晶振,XR32安防晶振,XR32H3J20.0000A0F超小型晶振,3225mm晶振,進口晶振，深圳泰河電子公司主要生產產品為全系列石英晶體振蕩子即：石英晶體諧振器，(DIP晶體和SMD晶體).石英晶體振蕩器(SMD OSCILLATOR) 和石英晶振控制振蕩器(SMD晶體VCXO壓控晶振) .泰河電子公司擁有超過10年以上的生產經驗.秉持著持續開發與專業技術支持.提供使用者最佳的解決方案及最好的服務品質.產品廣泛用于移動通訊機,數字電視,計算機周邊產品,數碼產品,GPS,通信基站.等高科技產品.其中我司的SMD陶瓷中頻濾波器,SMD陶瓷諧振器等晶振,在通訊機和高檔次游戲機上使用時與日本村田（MURATA）公司性能兼容,體積小,高性能,超薄型.我們擁有日本先進生產技術和技術人員,從韓國SANSUNG公司,SUNIC公司,日本HAMAI公司引進劃片,成模,研磨,檢測.等高精密的自動設備,構造成現代化完美的機械化生產線,從而提高了產品合格率、可靠性、一致性，成本大大降低.同時,我們還擁有一支服務誠懇,兢兢業業,及具競爭意識的銷售團隊,產品主要銷往新加坡,馬來西亞,巴西,澳大利亞,美國,加拿大等國家.我們的銷售與生產完美的融為一體.
